摘要
采用智能遠程預付費電能表，采集各租戶實時用電量、剩余電量，通過智能遠程預付費電能表進行遠程分合閘控制，進而實現先售電后用電。系統采用現場就地組網的方式，組網后通過現場總線通訊傳至后臺，通過SW2018型遠程預付費電能管理系統實現各租戶用電的收費、監控和管理。
參考標準
ISO/IEC11801 《國際綜合布線標準》
GB/50198 《監控系統工程技術規范》
GB50052-2016 《供配電系統設計規范》
GB50054-2015 《低壓配電設計規范》
IEC 61587 《電子設備機械結構系列》
DL/T448-2016 《電能計量裝置技術管理規程》
DL/T 698.1-2009 《第1部分：總則》
DL/T 698.2-2010 《第2部分：主站技術規范》
DL/T 698.31-2010 《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T/814-2013 《配電自動化系統功能規范》
DL/T5137-2001 《電測量及電能計量裝置設計技術規程》
GB2887 《計算站場地技術條件》
GB/T18460.3 《IC卡預付費售電系統 第3部分：預付費電度表》
系統方案

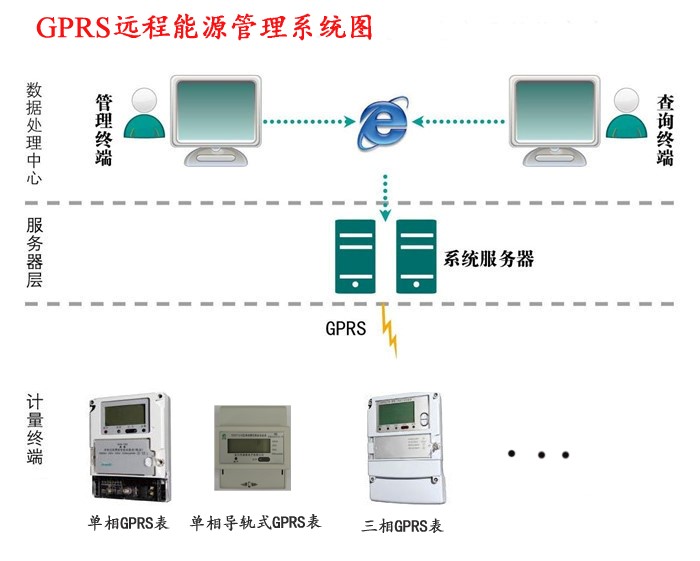

SW2018遠程預付費電能管理系統根據共昌集團實際情況進行組網設計，對商鋪租戶加裝遠程費控智能表，對居民樓用戶加裝單相遠程費控表，采用就地組網，所有電表通信采用手拉手方式接入采集終端。通過GPRS將數據傳送至服務器。整體網絡(luò )結構如下圖所示：站控管理層、網絡(luò )通訊層和現場設備層。
現場設備層主要為：遠程預付費電度表。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，實現數據現場采集。
網絡(luò )通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時傳至站控層，完成現場層和站控層之間的數據交互。
站控管理層：設有高性能工業服務器、顯示器、打印機等設備。監控系統安裝在服務器上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
系統功能
整個系統軟件設計分為三個大塊，分別是集中抄表服務系統，遠程預付費電能管理系統，以及用戶查詢系統。
集中抄表服務程序常年運行，不間斷定時對所有表進行遠程抄表；遠程預付費系統包含所有開戶、售電、遙控及報表功能；用戶查詢機系統用于商鋪查詢個人信息、充值和用電情況；另外還可配置手機端查詢網站，可用于商鋪用戶在手機網站終端上實時查詢個人信息、充值、遠程控制及每日用電情況，如果條件滿足，還支持用戶使用支付寶銀聯等方式遠程自助購電。
主要特點
1．快速配置，即裝即用：將電表和通訊管理機配置導入系統就可以使用；
2．遠程集中抄表：免去人工抄表，電表狀態實時性最高可精確到3分鐘以?xún)龋?br />
3．支持單獨計價、多費率、階梯電價：可對每塊電表單獨設置電價、費率和階梯電價；
4．遠程售電：財務集中管理，電量實時下發，并比對充值次數防止作弊；
5．數據安全：網絡(luò )數據傳輸采用金融級的3DES加密算法，防止數據作弊竊電；
6．遠程控制：可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制操作，方便管理；
7．能耗分析及查詢：用戶和管理員都可查詢預付費表或各類接入的計量?jì)x表每天的用能狀況；
傳統的IC卡預付費售電管理系統實現了先交費后用電的管理模式，但由于抄收電表數據依賴于購電卡，用戶用電數據滯后于發生時間，不僅需要人工抄表，也無法有效進行用電管理、監控和實時控制。
利用遠程預付費電能管理系統，無需IC卡，可以實現計算機遠程集中抄表、實時監控、遠程充值和遠程控制，再通過預警信息和短信通知，以及手機網站，物管部門即可完成整個抄表、收費、控制和核查工作，實現高度信息化和自動化，大大提高用電營銷管理效率和水平，節約人力物力的同時，也提高了經濟效益，同時還具有防信息泄露防竊電的安全功能。
微信自助服務平臺
1 我公司開發的微信自助服務平臺，是綜合性的服務平臺，包括繳費充值功能、賬戶查詢功能、遠程控制功能、低限提示功能等。
2 商戶或用戶授權關注學校微信公共號，即可實現自助充值繳費，實時到賬用電。
3系統可自動推送催費信息、欠費信息等，方便用戶及時繳費，避免不能及時繳費而影響使用。
4 可實現遠程控制功能，開發權限后，用戶可通過手機遠程開電、關電。

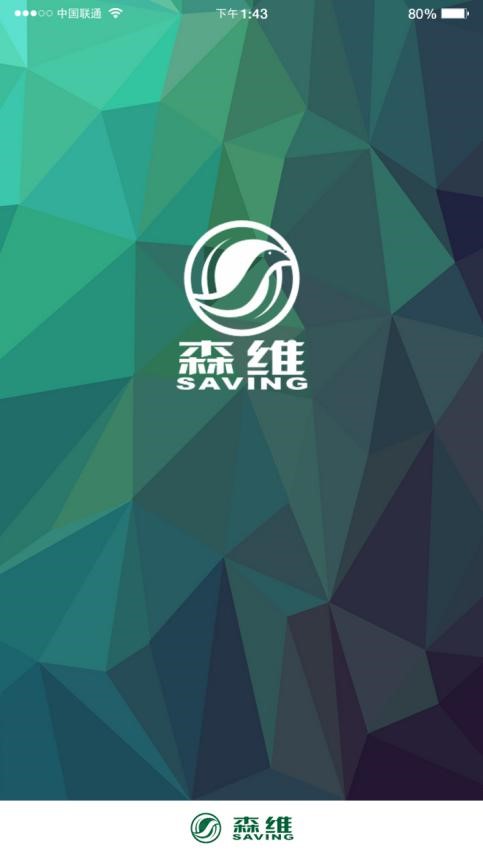

啟動界面 登錄界面

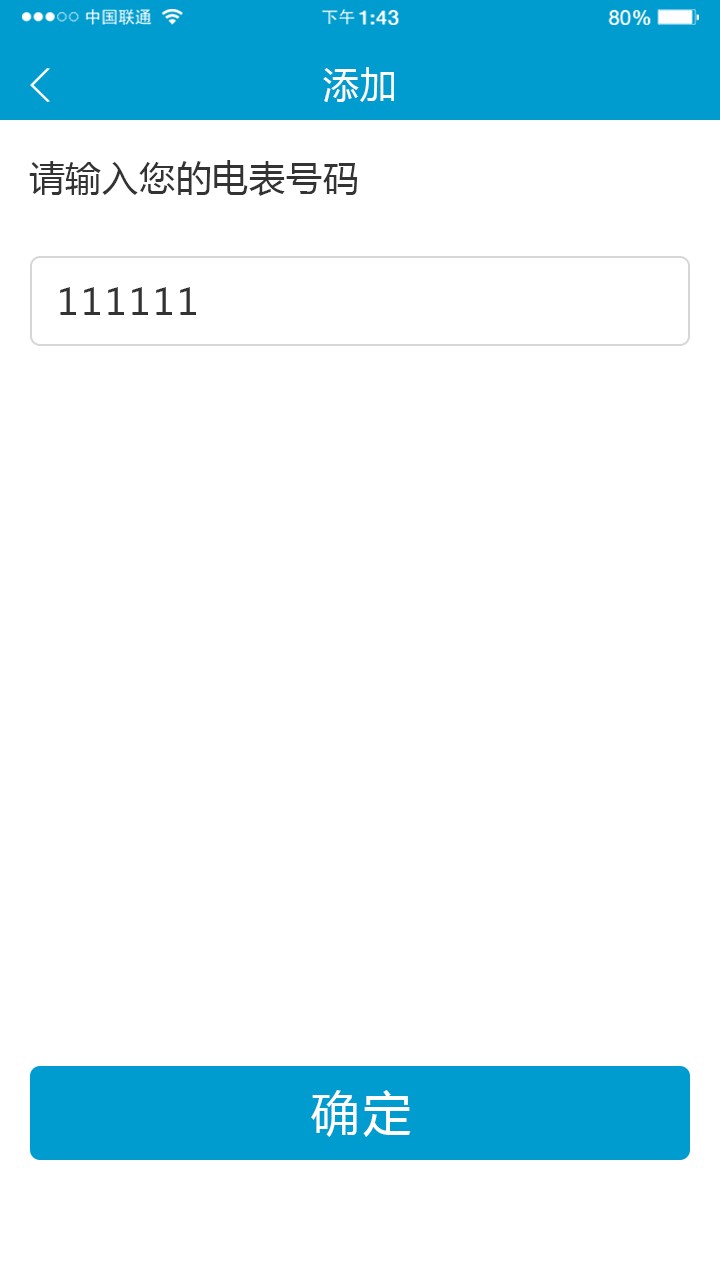

注冊界面 添加用戶界面

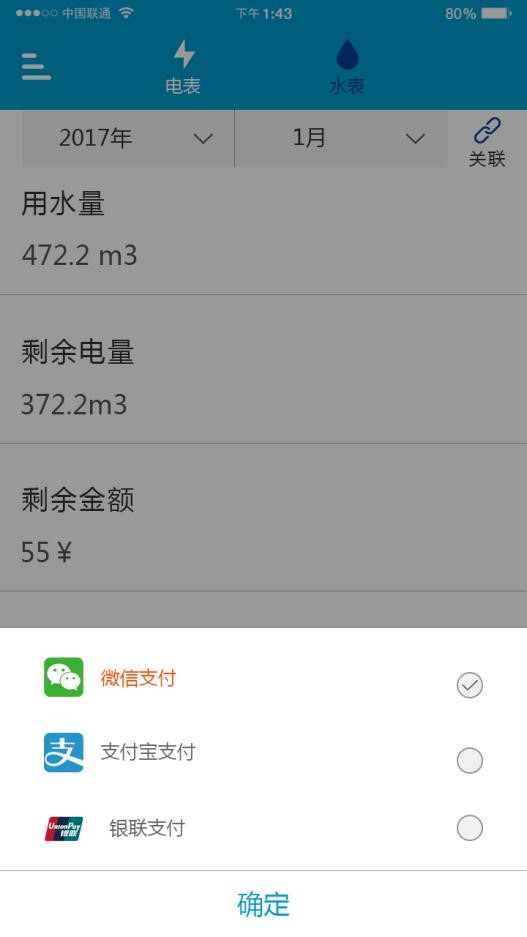

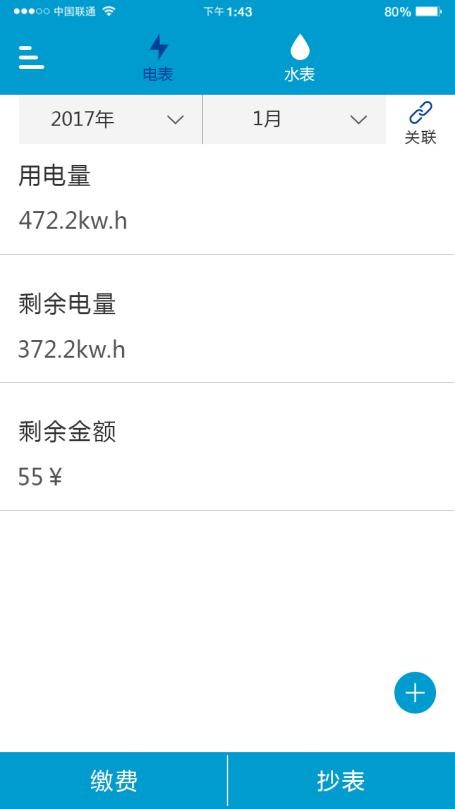

查詢界面 支付界面

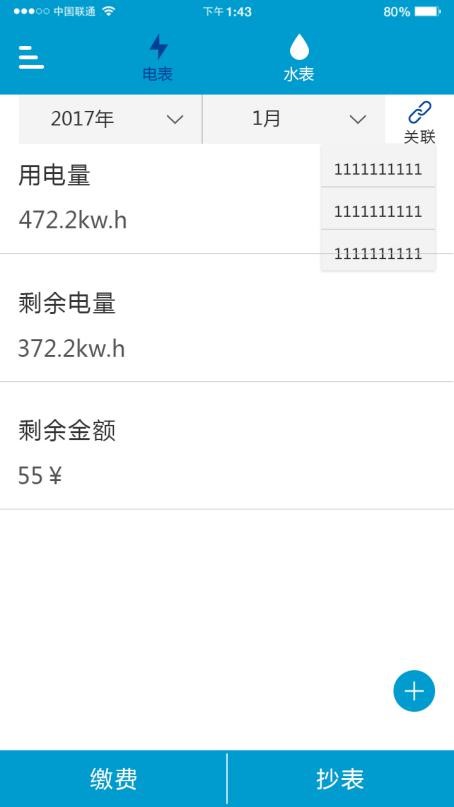

添加用戶界面 電表關聯界面
系統優勢特點1）解決了大量能源數據無法參與數據共享問題，實現了能源數據歸一化、持久化存儲，并提供了各種統計分析工具；
2）對能源數據與能源設備運行數據的實時采集并網，實現對異常用能與參數異常等問題的及時報告與預警，及時發現設備故障隱患；
3）隨時隨地了解自身能源情況，了解各類重要能源指標，及時獲得對自身的能源狀況全面準確的評價，從而幫助客戶進一步優化管理制度與運行策略，并主動的對有節能潛力的能源設備節能改造；
4）提高工作人員的節能意識與能源管理水平，實現良好的社會(huì )價值與經濟價值；
5）積極響應了國家倡導的節能減排工作，起到節能表率作用。
結束語
建筑智能化管理是當下的主流趨勢，在當下的主流智能配電系統的普及的市場情況下，更多資費管理和系統結合的需求成為市場的主流聲音。
從物業管理方的角度，業主的用能繳費一直是一個復雜的課題。首先是各個業主繳費時間的不統一，繳費的方式不統一，迫使物業管理方在此部分要花費大量的人力物力去維護相關信，收繳相關費用。
針對市場的主要痛點，我公司特提供成套的預付費解決方案，系統不但可以預收電費，實現“先交錢、后用電”，又可針對用戶用電性質不同可在電力供應緊張或響應政府關于“節能減排”等號召時有選擇性的進行限電?，F場通過遠程預付費的系統，實現了先交費后用電，可以避免物業公司的電費墊資問題，從而緩解了商業提剛剛運營的資金壓力，另外將業主和配電區域隔離，防止了私接偷電的問題。
